Dobrá izolácia v ploche steny nevyrieši automaticky jej napojenia. Ukazujeme, ktoré detaily preveriť a aké podklady pripraviť.
Teplotechnika · Približne 2 minúty čítania
Stena môže mať navrhnutú kvalitnú izoláciu, no pri podlahe, balkóne alebo okne vznikne miesto s odlišným tokom tepla. Pri projektovaní preto nestačí skontrolovať iba zoznam skladieb. Dôležité sú aj ich vzájomné napojenia.
Geometria aj rozdielne materiály
Tepelný most súvisí so zmenou geometrie alebo materiálového usporiadania konštrukcie. Môže zvyšovať tepelné straty a znižovať vnútornú povrchovú teplotu. Riziko kondenzácie závisí aj od teplotných a vlhkostných podmienok. Definíciu a príčiny vysvetľuje Passive House Institute.

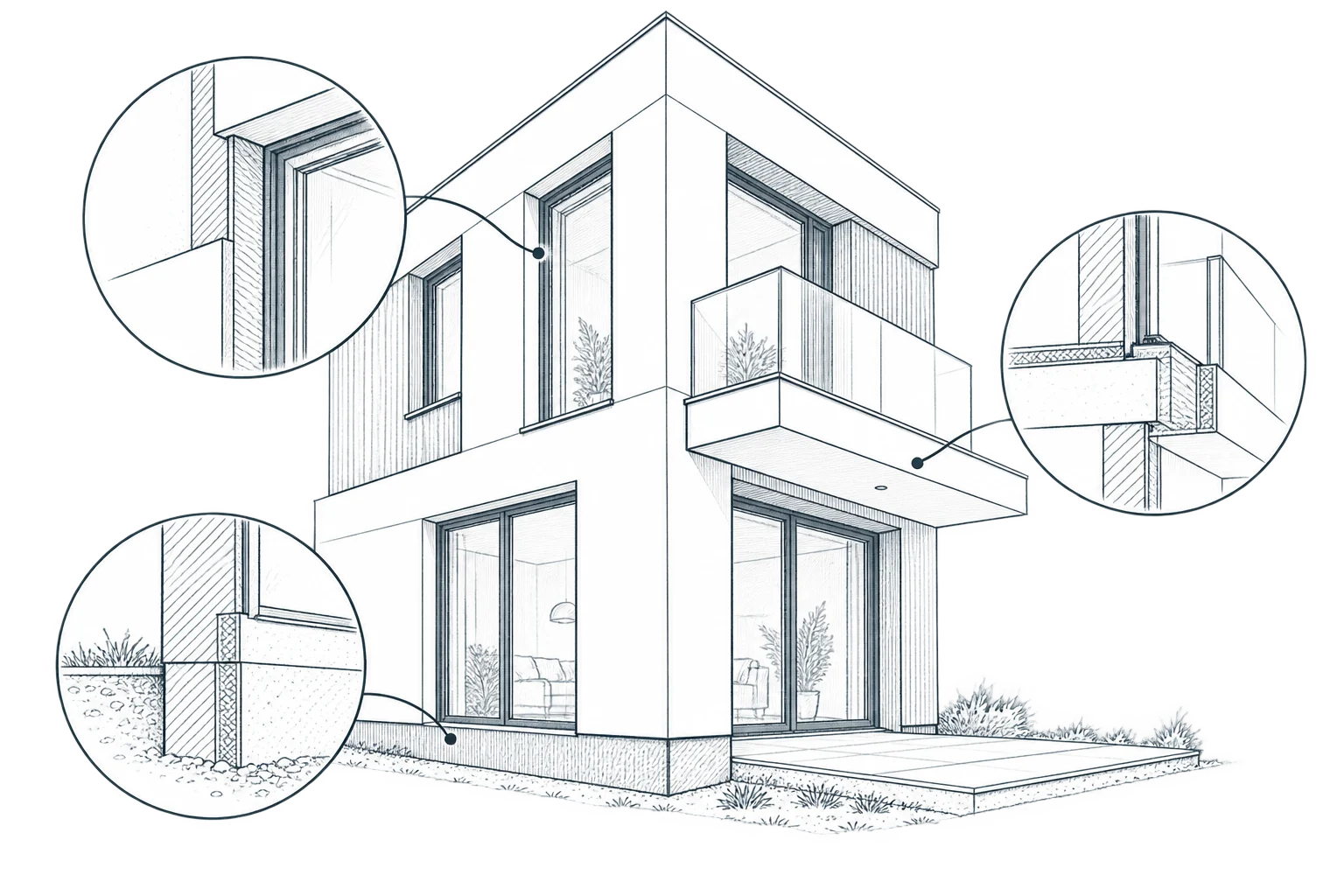

Tri miesta na kontrolu vo výkrese
- Sokel a podlaha: kadiaľ pokračuje tepelná izolácia a ako sa napája hydroizolácia?
- Balkón alebo konzola: aký nosný prvok prechádza tepelnou obálkou a ako je detail vyriešený?
- Ostenie, nadpražie a parapet: kde leží rám a ako sa napája na izoláciu fasády?
Zoznam nie je návodom na jeden univerzálny detail. Pri balkóne sa napríklad musia zosúladiť statika, tepelná ochrana, odvodnenie a realizovateľnosť. Samostatná poznámka o „prerušení mosta“ bez presného návrhu nezodpovie všetky tieto otázky.
Čo poslať na posúdenie
Pripravte rez detailom s rozmermi, materiálmi a hrúbkami vrstiev. Označte vnútorné a vonkajšie prostredie aj susedné priestory. Pri existujúcej stavbe pomôžu fotografie a opis skutočne zrealizovaného riešenia. Ak niektoré vrstvy nie sú známe, túto neistotu výslovne uveďte.
Výsledok má vysvetliť, ktorý variant sa posudzoval a za akých podmienok. Predstavme si zmenu polohy okna: posun rámu, iný parapet a doplnenie izolácie treba zaznamenať spolu. Inak môže byť výpočet správny pre detail, ktorý sa na stavbe nakoniec nepoužije.
Posúdenie načasujte pred realizáciou
Dve otázky: koľko tepla uniká a aký studený je povrch?
Pri jednom detaile posudzujeme tepelný tok aj teplotu vnútorného povrchu. Pri atike napríklad Chmúrny rozlišuje tepelný tok cez napojenie a minimálnu vnútornú povrchovú teplotu. Samotné zníženie celkovej tepelnej straty preto ešte nevysvetľuje podmienky v najchladnejšom bode detailu.
Pri zadávaní posudku pomenujte, či potrebujete údaj do energetickej bilancie, preverenie povrchových podmienok alebo oboje. Zároveň žiadajte jednoznačné označenie posudzovaného rezu a okrajových podmienok. Výsledok zostane zrozumiteľný aj pri neskoršej zmene projektu.
Zdroje a literatúra
Literatúra: Chmúrny, I.: Tepelná ochrana budov. JAGA, Bratislava, 2003; kap. 6.9.4–6.9.5, s. 88.
